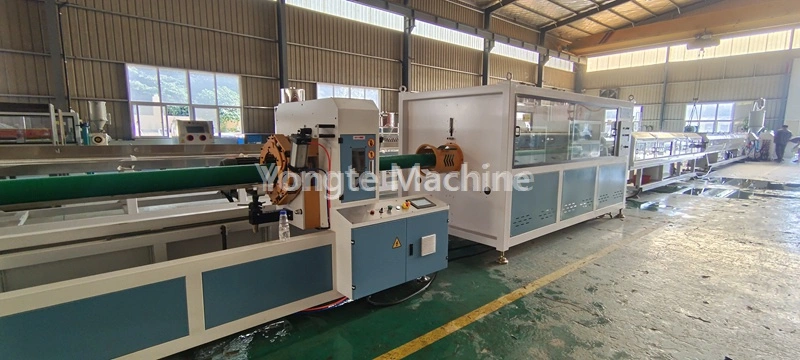

315-630 mm nagy átmérőjű PE csőgyártó gép
Model:315-630mm
A Yongte 315-630 mm-es nagy átmérőjű PE csőgyártó gép nagy automatikus gyártósor nagy, 500 kg/h kapacitású HDPE csövek készítéséhez.
A Yongte 315-630 mm-es nagy átmérőjű PE csőgyártó gépe egy teljesen automatikus integrált extrudáló rendszer, amelyet kifejezetten PE80/PE100 alapanyagokhoz fejlesztettek ki, lefedi a nyersanyagok keverését, extrudálását, formázását, hűtését, jelölését, vágását és kész halmozását.
Ez a komplett csőgyártó gép megfelel a városi vízellátás, gázszállítás, ipari vízelvezetés, mezőgazdasági öntözés és kommunikációs köpenycsőgyártás globális szabványainak. Szinkronizált stabil működéssel, magas 350 kg/h-s extrudálási kapacitással és egyenletes csőfelület-minőséggel rendelkezik, ideális a közepes és nagyméretű csőgyártók számára, amelyek növelik a hazai és tengerentúli piaci részesedést.
Folyamatfolyamat
PE gyanta + színes mesterkeverék → keverés → vákuum adagolás → szárítás → extruder lágyítás (180-210 ℃) → formázás → vákuumkalibrálás → többlépcsős porlasztásos hűtés → lézernyomtatás → lehúzás → fix hosszúságú vágás → késztermék egymásra rakása
Termék paraméter
| Műszaki | Paraméter | Megjegyzések |
| Nyersanyag | HDPE | Használhat új anyagot vagy kiváló minőségű újrahasznosított anyagot |
| Cső átmérője | 315-630 mm | Egyedi méret 315-630 mm-hez |
| Extruder modell | SJ120/36 | Átmérő 120mm, L/D arány 36:1 |
| Extrudálási kapacitás | 500kg/h | Kisebb eltérések a nyersanyag-összetételben és a folyamatparaméterekben |
| Fő motor teljesítmény | 160 kW | Innovatív szervo motor |
| A gyártósor sebessége | 0-3 m/perc | Frekvencia állítható |
| Teljes beépített teljesítmény | Körülbelül 250 kW | beleértve a segédberendezéseket és a fűtési teljesítményt |
| Energiafogyasztás | Körülbelül 130 kW | Tényleges energiafogyasztás a stabil termelés során |
| Hűtőrendszer | 9 méteres vákuumformálás + 9 méteres porlasztásos hűtés | Győződjön meg arról, hogy a PE-csövek jól formásak és teljesen lehűlnek |
| Vágási pontosság | ±1 mm | Az állandó hosszúságú forgács nélküli vágás hibaellenőrzése |
| üzemi feszültség | 380V/50Hz (háromfázisú) | Testreszabható az ügyfél igényei szerint |
| A készülék teljes hossza | Körülbelül 36 méter |
|
Termék részletei
| 1. Anyag adagolása és szárítása: | A polietilén anyag egy vákuum adagoló segítségével automatikusan az extruder szárítógaratába kerül, ahol a nedvesség eltávolításával az anyag nedvességtartalma 0,1% alatt marad, ezzel biztosítva a termék minőségét. |
|

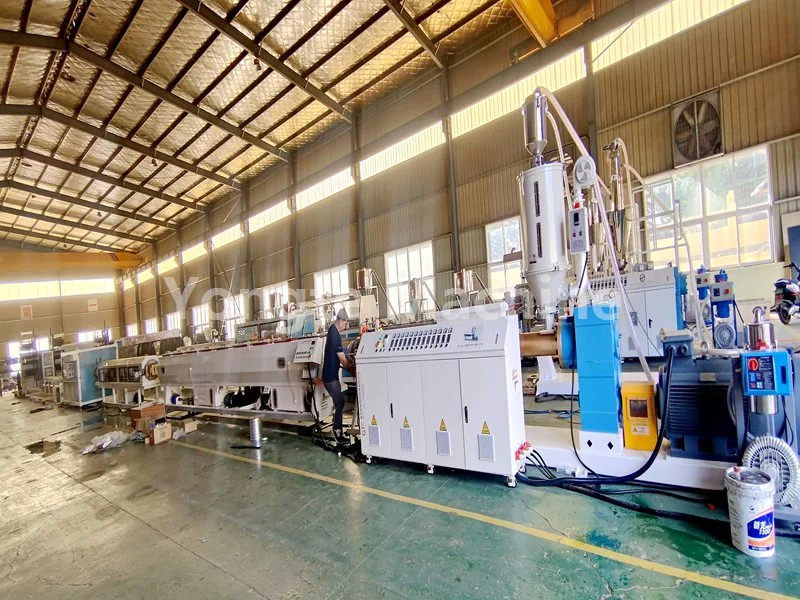

| 2. PE csőextruder: | A rendszer egy SJ120/36 nagy hatásfokú, egycsigás extruderrel van felszerelve, amely 90 kW-os energiatakarékos szervomotorral (ami kb. 20%-kal csökkenti az energiafogyasztást), közvetlen meghajtású sebességváltóval (magas átviteli hatékonyságot és egyszerűbb karbantartást biztosít), kopásálló és korrózióálló ALA8-konstrukciós csavarral. acél és precíziós nitridált), hatékony infravörös fűtőspirál rendszer és automatizált hőmérséklet-szabályozó rendszer (az Omron nagy pontosságú hőmérséklet-szabályozójával). Ezek a kifinomult alkatrészek együttesen biztosítják a stabil anyagolvadást, az egyenletes extrudálási nyomást és az egyenletes termékminőséget a gyártási folyamat során. |
|
| 3. Jelölővonal extruder: | Az SJ35 extruderrel jelölővonalakat nyomtatnak PE csövekre. A vevő specifikációitól függően akár egyetlen, akár több jelölési vonal előállítására képes. |
|
| 4. Speciális PE csőforma: | Az öntőforma kosár- vagy spirális szerkezetű szerszámfejjel van felszerelve, hogy biztosítsa az anyag egyenletes extrudálását. |
|
| 5. Vákuumos kalibráló tartály: | Az extrudált csődarabokat vákuum-adszorpcióval (0,06–0,08 MPa) gyorsan kalibrálják a szigorú méretpontosság érdekében. Élelmiszer-minőségű rozsdamentes acél tartály többzónás vákuumszabályozással és vízkeringtető hűtéssel egyenletes kerekséget, sima felületet és szűk tűréseket biztosít a nagy sebességű gyártás során. |
|
| 6. Permetező hűtőtartály: | Többlépcsős porlasztóhűtést használ, hogy a vizet 20°C alatt tartsa a gyors, egyenletes csőhűtés érdekében. A rozsdamentes acél konstrukció biztosítja a korrózióállóságot és a hosszú távú stabilitást. |
|
| 7. Lehúzható vontatógép: | Folyamatosan húzza a PE csöveket az egyenletes hosszúság és a stabil termelés érdekében. A precíziós szabályozás állandó feszültséget tart fenn, megakadályozza a deformációt és biztosítja a méretpontosságot. |
|
| 8. Bolygóvágó: | A vágó lehetővé teszi az automatikus fix hosszúságú, forgácsmentes vágást sima, sorjamentes élekkel, kifejezetten kis és közepes átmérőjű PE csövekhez optimalizálva. Precíziós vágómechanizmusa egyenletes hosszpontosságot biztosít, és minimálisra csökkenti az anyagpazarlást a gyártás során. |
|
| 9. Lézernyomtató gép: | A gép valós időben jeleníti meg a termékspecifikációkat és a tételinformációkat lézertechnológiával, fogyóeszközök nélkül. |
|
| 10. Egymásra rakható állvány: | A kész csöveket automatikusan egymásra rakja rendezetten, állítható magassággal/rétegekkel a különböző hosszúságokhoz/tárolási igényekhez. A masszív keret + csúszásgátló kialakítás biztosítja a stabil egymásra rakást és a könnyű kezelést, optimalizálva a tárolás hatékonyságát. |
|
| 11. Elektromos vezérlőrendszer: | Elektromos alkatrészeink nemzetközileg elismert, kiváló minőségű márkákat használnak, beleértve az ABB frekvenciaváltókat, Siemens/Schneider mágneskapcsolókat, Omron hőmérséklet-szabályozókat, Siemens PLC vezérlőrendszereket és Innovance szervomotorokat. |
|
Termék alkalmazása
1. A HDPE (polietilén) csövek világszerte elismertek, mint nagy teljesítményű folyadékszállító megoldások, amelyekről híresek.
(1) iparágvezető korrózióállóság (vegyszerek, savak és lúgok számára áthatolhatatlan)
(2) szivárgásmentes, hőre olvasztott kötések (kiküszöböli a szivárgás kockázatát)
(3) környezetbarát, nem mérgező összetétel (megfelel az ISO 14001 szabványnak és az élelmiszer-minőségű szabványoknak)
(4) meghosszabbított élettartam (normál üzemi körülmények között 50 évre hitelesített)
2. Sokoldalúságuk miatt előnyben részesítik őket a különböző ágazatokban:
(1) lakossági/kereskedelmi vízellátó hálózatok
(2) települési szennyvíz- és csapadékvíz-elvezető rendszerek
(3) nagyszabású mezőgazdasági öntözési projektek
(4) ipari alkalmazások vegyszerek, iszapok és sűrített levegő szállítására.
A Yongte gép előnyei – humanizált mechanikai kialakítás és tartós minőség
Több évtizedes kíméletlen innováció és a kiválóság iránti megingathatatlan elkötelezettség révén cégünk ragaszkodik ahhoz, hogy nagy szilárdságú, kopásálló anyagokat használjon műanyag csőgépeink gyártása során. Ezeket a mechanizmusokat aprólékos kovácsolási eljárásoknak és kiterjedt, szigorú minőségi értékeléseknek vetik alá, hogy garantálják a gyakori használatból eredő kopással és a súlyos környezeti feltételek korrozív hatásaival szembeni ellenálló képességüket.
1. Energiatakarékos szervo hajtásrendszer
Az Innovance márkájú szervomotorral felszerelve 15–20%-os energiamegtakarítás érhető el a hagyományos aszinkron motorokhoz képest; precíz nyomaték és fordulatszám szabályozás, alacsony zaj és vibráció, hosszú élettartam és alacsony karbantartási költség.
2. 30%-os munkaerőköltség-csökkentés a teljes automatizálás révén
Teljesen automatikus adagolás, intelligens hőmérséklet-szabályozás, automatikus fix hosszúságú vágás és egymásra rakás pilóta nélküli maggyártási műveletet valósít meg. Az integrált PLC központi vezérlés kezeli az összes gyártási paramétert, leegyszerűsíti a működési folyamatot és nagymértékben csökkenti a munkaerő-ráfordítást.
3. Nagy teherbírású, tartós acélváz
A gépalap szilárd acéllemez CNC vágást és polírozást alkalmaz, a keret élettartama több mint 20 év. Minden anyaggal és vízzel érintkező alkatrész 304-es rozsdamentes acélt használ a rozsda és korrózió elkerülése érdekében.
4. Ultra kopásálló csavar és hordó
Használjon prémium bimetál csavart és SKD bevonatú hengert, élettartama 1,5-2-szer hosszabb, mint a hagyományos 38CrMoAlA ötvözött acél csavarhordóé, így csökkentheti a cserealkatrészek cseréjének költségeit az ügyfelek számára.
5. Szabványos nemzetközi elektromos alkatrészek
Minden elektromos alkatrész világhírű márkát használ, szépen elrendezett vezetékek, egyértelmű jelekkel. Az egész elektromos szekrény szigorú biztonsági teszten ment keresztül, megfelel az EN60204-1 és az EMC EN61000 sorozat szabványainak.
6. Teljes szállítás előtti teszt és tengerentúli szolgáltatás
Minden gépen teljes futási teszten esnek át a szállítás előtt, hogy garantálják a stabil teljesítményt és a tökéletes csőminőséget. Professzionális mérnökcsapat helyszíni telepítési, üzembe helyezési és dolgozói képzési szolgáltatást nyújt világszerte.
Sikeres esetek
A Yongte elkötelezett a kiváló minőségű, élvonalbeli, innovatív műanyag csőgépek gyártásával kapcsolatban. Ezek a gépek a fejlett anyagtudományt, a precíziós tervezést és az intelligens vezérlőrendszereket integrálják az ipari szabványokat meghaladó megoldások biztosítása érdekében. Az alapvető alkatrészek (például csavarextruderek és kalibráló egységek, valamint gyártási folyamatok) folyamatos K+F által vezérelt optimalizálása révén a Yongte 315-630 mm-es PE csőgyártó gépe mind a hazai, mind a nemzetközi piacokon nagy elismerést ért el. A telepítések Ázsiában, Európában és Amerikában is megtalálhatók, és az ügyfelek elégedettsége magas.
