A Yongte extruder elektromos vezérlőszekrény optimalizálta a minőséget és a tervezést

Yongte extruder elektromos vezérlőszekrény: Előnyök és legfontosabb jellemzők

Általános szerkezet és elrendezés

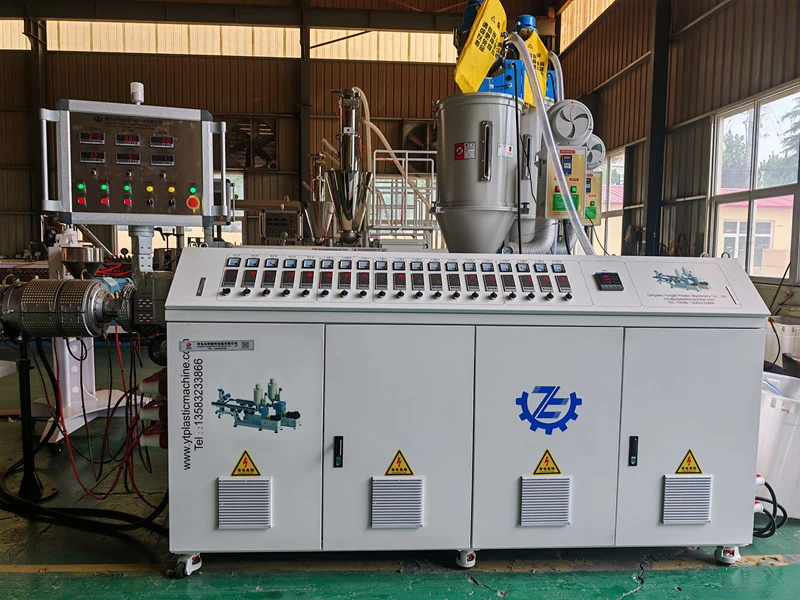

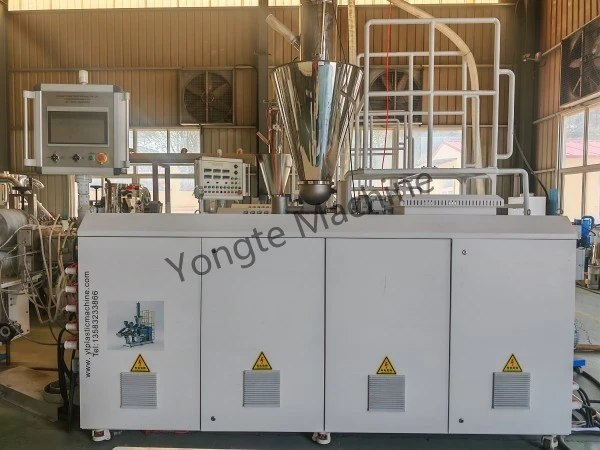

A Yongte elektromos vezérlőszekrény műanyag extruderekhez egy ipari minőségű vezérlőrendszer, amelyet kifejezetten a Yongte műanyag extrudáló sorokhoz terveztek. Áramelosztást, logikai vezérlést, jelátvitelt és biztonsági védelmet biztosít a teljes extrudáló rendszer számára.

Layout Design kiemeli

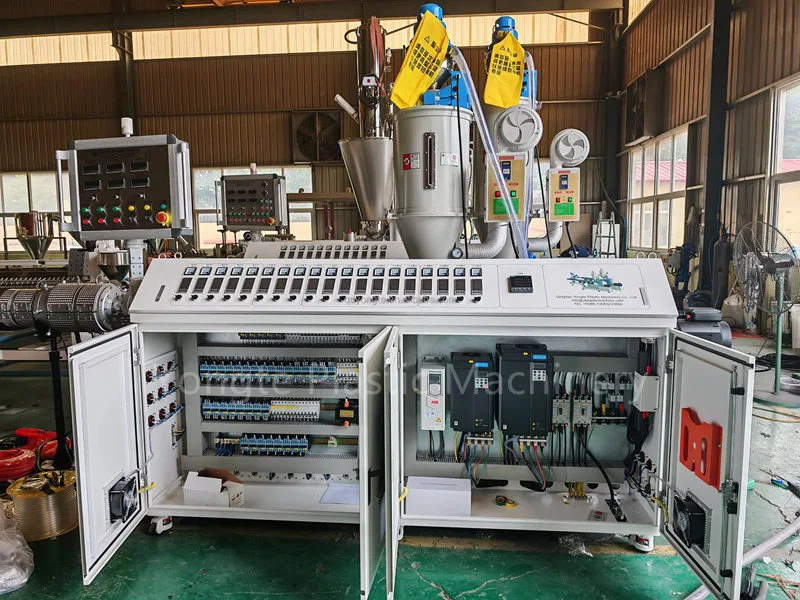

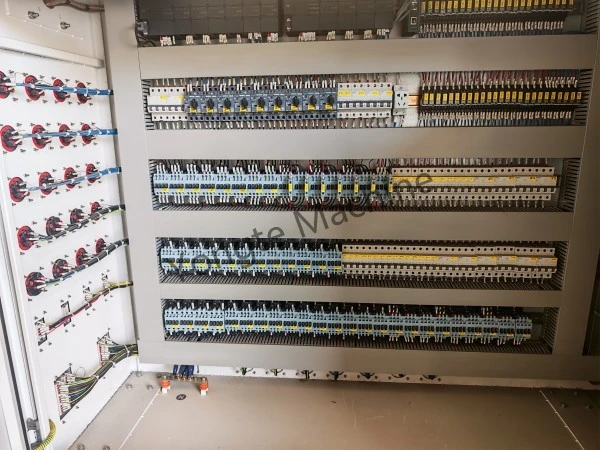

- Réteges moduláris elrendezés: A szekrény többrétegű vízszintes zónás kialakítással rendelkezik, amely felülről lefelé a következőképpen van elrendezve:

- Felső réteg: PLC és vezérlőmodulok; sorkapcsok (jelvezetékek területe)

- Középső réteg: Főmegszakítók, leágazó levegőkapcsolók, kontaktor/relé csoportok

- Alsó réteg: Nagy sűrűségű köztes relék; sorkapcsok (I/O jelterület)

- Bal oldal: Kábel bemeneti/kimeneti csatlakozók; földelő és potenciálkiegyenlítő kapcsok

- Az áram- és vezérlőáramkörök egyértelmű zónázása és fizikai szétválasztása: A nagyáramú teljesítményelemek (pl. főmegszakítók, mágneskapcsolók) fizikailag el vannak választva a kisfeszültségű vezérlőelemektől (pl. relék, jelsorkapcsok), hogy kiküszöböljék az elektromágneses interferenciát és egyszerűsítsék a karbantartást.

- Szabványos vezetékezés és prémium kivitelezés: Minden kábel színkóddal van ellátva (az ipari szabványok szerint – piros (L1), kék (L2), sárga (L3), fekete (semleges) és zöld/sárga (földelés) – a táp- és vezérlőáramkörökhöz. A sorkapcsok egységesen vannak számozva, a vezetékek pedig rendezett és biztonságosak az ipari telepítési követelményeknek megfelelően.

1. Alapvető előnyök és műszaki jellemzők

Nagy megbízhatóság és biztonság

- Átfogó védelmi rendszer:

A többfokozatú levegőkapcsolók és megszakítók összehangolt túlterhelés-, rövidzárlat- és hibaáram- (szivárgás-)védelmet biztosítanak mind a fő tápegység, mind az egyes leágazó terhelések számára – megelőzve a lépcsőzetes meghibásodásokat és biztosítva a rendszerszintű működés folytonosságát.

A nagyfeszültségű figyelmeztető címkék a szekrény külsején vannak elhelyezve, a szekrényajtó pedig biztonsági reteszeléssel rendelkezik, amely nyitáskor automatikusan megszakítja az áramellátást – teljes mértékben megfelel a GB/T 5226.1 szabványnak és más nemzetközi ipari biztonsági szabványoknak.

A szekrény aljára független földelő réz gyűjtősín van felszerelve, amely megbízható, alacsony impedanciájú földelést biztosít az összes belső berendezés burkolatának a statikus kisülési és szivárgási veszélyek csökkentése érdekében.

- Nagy teljesítményű alkatrészválasztás:

Az alapvető alkatrészeket – beleértve a megszakítókat, kontaktorokat és reléket – vezető ipari minőségű gyártóktól (pl. Siemens, Schneider Electric, Chint) szerzik be, amelyeket a gyakori start-stop ciklusok és elektromágneses interferencia melletti kivételes tartósság érdekében választottak ki, és támogatják a megszakítás nélküli, 24 órás extruder működést.

A sorkapcsok nagy áramerősségű rugós bilincs vagy csavaros kialakítást alkalmaznak, hogy robusztus, rezgésálló csatlakozásokat biztosítsanak – minimalizálva a kilazulás, az ívképződés vagy a hődegradáció kockázatát a hosszú ciklusú, nagy terhelésű működés során.

Modularitás és skálázhatóság

- Szabványos moduláris kialakítás:

Mind a táp-, mind a vezérlőáramkörök szabványos moduláris architektúrát követnek, lehetővé téve a gyors adaptációt a különböző Yongte extruder-konfigurációkhoz – többek között (egycsavaros, ikercsavaros és különféle motorteljesítményű modellek) –, valamint megkönnyíti a jövőbeli gyártósor-frissítések zökkenőmentes integrációját (pl. automatizált gyártási minőségi rendszerek, kiegészítések).

- Bőséges lefoglalt hely:

A szekrényben nagyvonalúan lefoglalt sorkapocs-pozíciók és szerelési hely található, ami lehetővé teszi az I/O jelek és a tápáramkörök rugalmas bővítését, hogy megfeleljen az ügyfél-specifikus követelményeknek – például gravimetrikus mérő adagolók, valós idejű online érzékelők vagy automatikus képernyőváltók.

Zavartalanítás és működési stabilitás

- EMC-kompatibilis kialakítás:

A táp- és vezérlővezetékek szigorú fizikai szétválasztása, az érzékeny jelekhez árnyékolt kábelek használata, valamint az optimalizált földelési topológia hatékonyan elnyomja a nagy teljesítményű eszközök (pl. inverterek, motorok) által keltett elektromágneses interferenciát, biztosítva a stabil, zajmentes működést a PLC-k, a kijelzők és a HMI-k között.

- Hőgazdálkodás és környezeti alkalmazkodóképesség:

A szekrényajtókba és oldalsó panelekbe integrált szellőztető zsaluk elősegítik a természetes konvekciós hűtést, fenntartják a belső alkatrészek optimális működési hőmérsékletét és megakadályozzák a termikus öregedést.

A tömített ajtókkal és tömített kábelbevezetőkkel ellátott, pormentes szekrény kialakítása megbízható teljesítményt biztosít por, olajköd és mechanikai rezgések által jellemzett igényes gyári környezetben, ezáltal meghosszabbítja az alkatrészek élettartamát.

Könnyű kezelhetőség és karbantartás

- Intuitív ember-gép interakció:

A szekrény külső részén található beépített érintőképernyős kezelőpanel lehetővé teszi a kritikus extrudálási paraméterek valós idejű monitorozását és egyérintéses beállítását – beleértve a hordó hőmérsékletét, a csavar sebességét, az olvadéknyomást és a kimeneti sebességet – a kezelői hatékonyságra optimalizált áttekinthető, felhasználóbarát felülettel.

- Gyors karbantartású tervezés:

Minden alkatrész és sorkapocs egységesen van címkézve, és kereszthivatkozással van ellátva a hivatalos elektromos kapcsolási rajzokra, ami lehetővé teszi a gyors hibadiagnosztikát és -megoldást.

A többrétegű fizikai elrendezés lehetővé teszi a technikusok számára, hogy a hibás áramköröket széleskörű szétszerelés nélkül izolálják és hozzáférjenek, jelentősen csökkentve a nem tervezett állásidőt.

A dedikált bal oldali kábelbemeneti zóna független, feszültségmentesített kapcsokat használ a biztonságos kábelrögzítéshez – így leegyszerűsítve a jövőbeni újrakonfigurálást vagy a helyszíni módosításokat.

Extruder-specifikus testreszabás

- Pontos teljesítményillesztés:

Az áramköröket úgy tervezték, hogy pontosan megfeleljenek a Yongte extruderek motorteljesítményének, fűtési terhelésének és segédhajtási követelményeinek – garantálva a fűtőberendezések, a fő- és segédmotorok, a vízszivattyúk és más kritikus terhelések stabil, ingadozásmentes ellátását – így kiküszöbölhető a túlterhelés, az alulfeszültség vagy a fáziskiegyensúlyozatlanság kockázata.

- Optimalizált vezérlési logika:

Az előre betöltött extruder-specifikus vezérlőalgoritmusok támogatják a szegmentált hengerhőmérséklet-profilozást, a zárt hurkú csavarfordulatszám-szabályozást, a szinkronizált adagolás-vezérlést és az intelligens hiba-öndiagnosztikát – a különféle hőre lágyuló alkalmazások, köztük a WPC, PVC, PE és az újrahasznosított PET-extrudálás egyedi folyamatkövetelményeihez szabva.

- Redundancia tervezés:

A kritikus áramkörök – beleértve a fő hajtómotort és az egyes fűtési zónákat is – beépített kapacitásmagasságot tartalmaznak a tranziens terhelésingadozások elnyelésére és a folyamatos, megszakítás nélküli termelés fenntartására – még változó működési feltételek mellett is.

2. Szinergikus előnyök a teljes extruderrendszerrel

- Integrált rendszerintegráció:

A szekrény teljesen előhuzalozott és gyárilag tesztelt az extruder főegységével együtt. Az összes belső kábelezést és a funkcionális üzembe helyezést a szállítás előtt befejezik – csak a fő tápegység helyszíni csatlakoztatása szükséges az azonnali gyártási készenléthez, ezáltal minimalizálva a helyszíni telepítési időt és a bonyolultságot.

- Mobilitás és környezetvédelem:

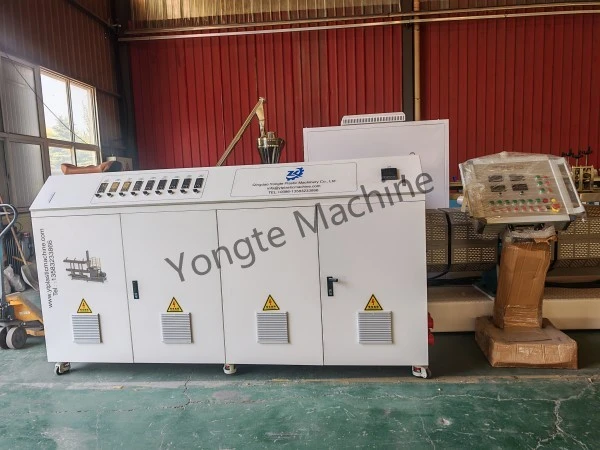

A szekrény aljára szerelt nagy teherbírású görgők zökkenőmentes, szerszámmentes áthelyezést tesznek lehetővé a műhelyen belül. A szekrényház korrózióálló, olajálló, porszórt fémlemezt használ, amelyet az ipari gyártási környezetben való hosszú távú tartósságra terveztek.

- Márkaépítés és szabályozási megfelelőség:

A szekrényen jól láthatóan megjelenik a Yongte márka logója és hivatalos elérhetőségei. Teljes mértékben megfelel a kulcsfontosságú exporttanúsítási szabványoknak – beleértve a CE-t és az UL-t –, hogy megfeleljen a tengerentúli ügyfelekre vonatkozó globális szabályozási és megfelelési követelményeknek.

Összegzés

A Yongte extruder elektromos vezérlőszekrény egy ipari minőségű, rendkívül megbízható és alkalmazásra optimalizált elektromos vezérlőrendszer. Alapvető előnyei a következők:

✅ Biztonságos és megbízható: Többszintű védelmi architektúra, prémium ipari komponensek és 24 órás üzemkész

✅ Racionális elrendezés: Moduláris, réteges fizikai szervezés; a táp- és vezérlőáramkörök szigorú szétválasztása; hatékony EMI-csökkentés; egyszerűsített karbantartási hozzáférés

✅ Magas skálázhatóság: bőséges, lefoglalt hely az I/O bővítéshez és a teljesítmény-bővítéshez – támogatja a változó gyártósor-igényeket és egyedi integrációkat

✅ Prémium kivitelezés: Szabványos, színkódolt vezetékezés; egységes címkézés; precíziós összeszerelés a nemzetközi elektromos szerelési szabványoknak megfelelően

✅ Magas szintű alkalmazkodóképesség a folyamatokhoz: extrudálás-specifikus vezérlési logika és redundancia – konzisztens, stabil teljesítményt biztosít a különféle műanyagfeldolgozási alkalmazásokban

Ez a fejlett vezérlőszekrény alapvető garanciát jelent a Yongte extruderek stabil, hatékony és megbízható működéséhez – különösen alkalmas nagy megbízhatóságú gyártási környezetekhez, beleértve a fa-műanyag kompozit (WPC) sorokat, a műanyag csőextrudálást, a műanyag lemez- és profilsorokat, valamint a hulladék műanyag újrahasznosító rendszereit.
