A hullámos hullámforma hatása az egyfalú hullámosított csövek termékteljesítményére

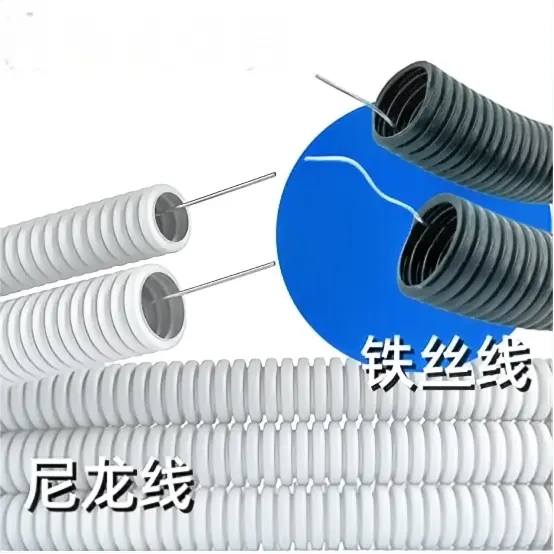

Az egyfalú hullámos csövek egyedülálló szerkezeti felépítésüknek és anyagtulajdonságaiknak köszönhetően széles körű alkalmazási lehetőséget kínálnak. Ideális megoldásként szolgálnak lakó- és kereskedelmi épületek vízelvezető rendszeréhez, hatékonyan vezetik el az esővizet és a szennyvizet optimális áramlási kapacitással. A kábelkezelési forgatókönyvekben ezek a csövek robusztus védőcsövekként működnek az elektromos és kommunikációs kábelek számára, ötvözve a tartósságot a rugalmas telepítési lehetőségekkel. A könnyű szerkezet minimálisra csökkenti a kezelési ráfordítást a telepítés során, míg a benne rejlő korrózióállóság biztosítja a hosszú távú teljesítménystabilitást különféle környezeti feltételek mellett. Alkalmazásuk kiterjed a mezőgazdasági öntözőrendszerekre is, ahol elősegítik a precíz vízelosztást a növények között, javítva az öntözés hatékonyságát és az erőforrás-felhasználást.

Amikor használjukegyfalú hullámcső géphullámos cső készítéséhez különféle típusú hullámhegy alakja készíthető a felhasználási követelményeknek megfelelően. A hullámhegy alakja az egyfalú hullámkarton csövek gyűrűmerevségét, rugalmasságát, ütésállóságát, feszültségeloszlását, folyadékdinamikai teljesítményét és beépítési hatékonyságát szabályozó alapvető szerkezeti paraméterként szolgál.

1. A fő hullámcsúcs alakja és a magteljesítmény befolyása

1. Trapézhullám (a leggyakrabban a mérnöki iparban használatos, körülbelül 76%)

· A szerkezet jellemzői a következők: a címer lapos, az oldalfal ferde, a vályú pedig többnyire lekerekített.

· Hatása a teljesítményre

o Nagy kerületi merevség: A hullámcsúcssík nagy támasztófelülete erős ellenállást biztosít a radiális nyomóerőkkel szemben, lehetővé téve a nagy merevségi fokozatok (SN4–SN16) megvalósítását.

o Stresszkoncentráció: A hullámcsúcs éles sarkában könnyen kialakul a feszültségkoncentráció, a mért maximális feszültség elérheti az átlagos feszültség 2,3-szorosát, és tartós terhelés esetén könnyű a kifáradási repedés.

o Általában gyenge az ütésállóság: az éles sarok gyenge ütési energiaelnyelést mutat, és az egyszerűen megtámasztott gerenda ütési szilárdsága általában alacsony.

o Gazdaságosság: magas szerkezeti hatékonyság, kisebb anyagfelhasználás azonos merevség mellett.

· Alkalmazási forgatókönyvek: Hagyományos projektek magas merevségi követelményekkel, mint például a települési vízelvezetés, szennyvízelvezetés és kommunikációs kábelezés.

2. Körív / szinuszhullám

· A szerkezet jellemzői a hullámcsúcs és a völgy egyenletes átmenete éles sarkok nélkül.

· Hatása a teljesítményre

o A feszültségeloszlás egyenletes: nincsenek feszültségkoncentrációs pontok, kiváló kifáradás- és repedésállóság, hosszú élettartam.

o Jó rugalmasság: erős axiális és kerületi alakváltozási képesség, jó alkalmazkodási képesség az alapozás egyenetlen üléséhez.

o Alacsony merevségi hatásfok: Ugyanazon anyaghasználat mellett a gyűrű merevsége alacsonyabb, mint a trapézhullámé, ami további falvastagság- vagy hullámmagasság-kompenzációt igényel, ami növeli a költségeket.

o A hullámcsúcs érintkezési területe kicsi, és a helyi kompresszió könnyen homorú.

· Alkalmazási forgatókönyvek: puha talajalapozás, árok nélküli építkezés, a kábelvezetés gyakori meghajlítása és ideiglenes vízelvezetés.

3. U alakú hullám

· A szerkezet jellemzői a következők: a címer lágy, a vályú nagy ívű, és az egész forma közel áll egy lekerekített sarkú téglalaphoz.

· Hatása a teljesítményre

o Az átfogó teljesítmény kiegyensúlyozott: a trapézhullám merevsége és a körhullám rugalmassága, a feszültségeloszlás pedig egyenletesebb.

o Kiváló folyadékteljesítmény: sima belső fal, alacsony folyadékellenállás, erős öntisztító képesség és ellenállás a sár felhalmozódásával szemben.

o Stabil telepítés: A külső felület nagy érintkezési felülete megakadályozza a szerelés közbeni elgurulást, ami megkönnyíti a biztonságos felépítést.

· Alkalmazható forgatókönyvek: mezőgazdasági területek vízelvezetése, esővíz gyűjtése és közepes terhelésű települési csővezetékek.

4. V alakú hullám

· Szerkezeti jellemzők: éles gerincek, keskeny vályúk és kis oldalsó falszögek.

· Hatása a teljesítményre

o Magas lokális merevség: A hullámcsúcs erős átszúrás- és ütésgátló képességgel rendelkezik, amely alkalmas szilárd részecskék továbbítására.

o Rendkívül gyenge hajlékonyság: nehezen hajlítható axiálisan, és hajlamos a törésre a hajlítási ponton.

o A feszültségkoncentráció komoly, a repedés könnyen előfordulhat a hullámcsúcs és a völgy éles szögénél, ezért a falvastagságot meg kell sűríteni, hogy kompenzálja.

· Alkalmazási forgatókönyvek: ipari hulladékok szállítása, bányavízelvezetés és speciális ütésálló munkakörülmények.

5. Összetett/görbült hullám (pl. S-Rib)

· A szerkezet jellemzői a hullámhegy tetején lévő mikroív és az oldalfal görbületének átmenete, amelyek egyesítik a trapéz- és körhullám előnyeit.

· Hatása a teljesítményre

o Együttműködési fejlesztés: A nagy gyűrűmerevség (pl. SN8) megtartása mellett az egyszerűen megtámasztott gerendák ütési szilárdsága több mint 20%-kal növelhető.

o Stresszoptimalizálás: Az éles sarkok kiküszöbölése jelentősen csökkenti a stresszkoncentrációt és növeli a hosszú távú megbízhatóságot.

o A költség magasabb a bonyolult forma és folyamat miatt.

· Alkalmazható forgatókönyvek: magas színvonalú önkormányzati projektek, árok nélküli csövek emelése és nagy távolságra elásott csővezetékek.

II. Systematic Influence of Waveform on Critical Performance

III. A modellválasztás alapelvei

1. Merevségi prioritás: nagy terhelés, mély temetés, magas talajtakaró forgatókönyvek → válasszon trapézhullámot vagy összetett hullámot.

2. Rugalmas prioritás: puha talaj, telepérzékeny, nem ásás → válasszon ívhullámot vagy U alakú hullámot.

3. Folyadékprioritás: vízelvezetés, szennyvízelvezetés és duguláselhárítás → válassza az U alakú hullámot vagy az ívhullámot.

4. Ütésállósági prioritás: szilárd-folyadék keverék továbbítása, bánya, ipar → válassza a V-hullámot vagy az összetett hullámot.

5. Költségprioritás: a hagyományos önkormányzati és menetes → trapézhullám előnyös.

IV. A csúcstámogató paraméterek szinergikus hatásai

A hullámhegyforma optimális teljesítménye a hullámmagasság, a hullámtávolság és a falvastagság összehangolt tervezésével érhető el.

· Hullámmagasság: Minél nagyobb a hullámmagasság, annál nagyobb a gyűrű merevsége, de a rugalmasság csökken, az anyag pedig nő.

· Hullámtávolság: Ha a hullámtávolság túl kicsi, az axiális merevség túlságosan nagy lesz, ami kedvezőtlen a települési adaptáció szempontjából; Ha a hullámtávolság túl nagy, a kerületi támaszték elégtelenné válik, ami helyi kihajláshoz vezet.

· Falvastagság: Éles szélű hullámok (trapéz vagy V alakú) esetén a falat megfelelően meg kell vastagítani a hullámhegynél a feszültségkoncentráció csökkentése érdekében.
